输电线路异物激光远程仪

•
•
•
•
•

<上饶>天正华意电气设备有限公司

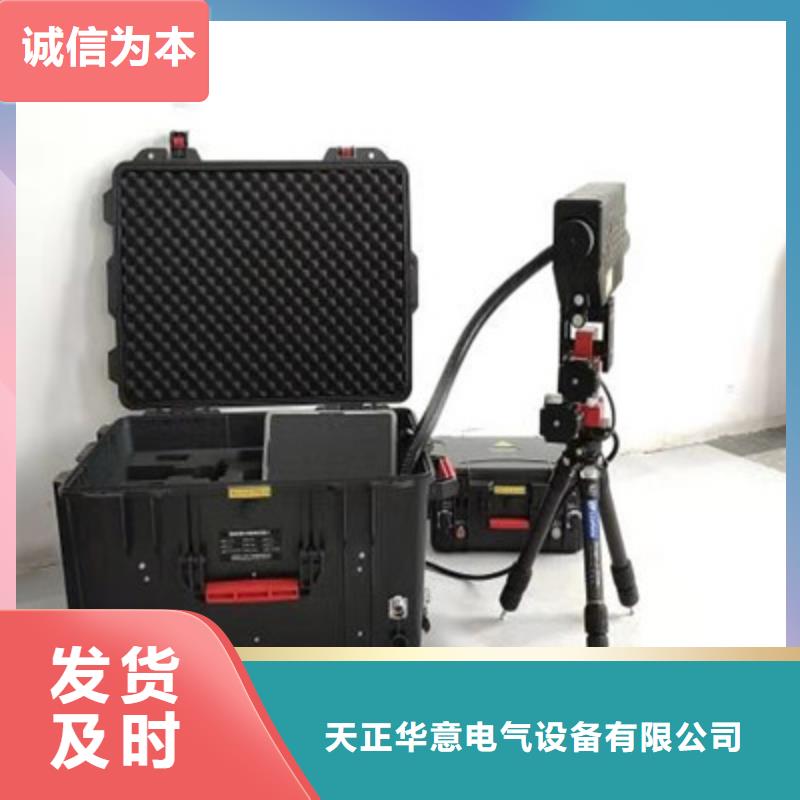

上饶清障仪清障作业操作 1）通过按 选择按钮，可实现对云台的移动操作，寻找定位需物品，中间的数字可调节云台移动速度。点击“ ”按钮，可调节设备在自动切割时的移动速度。2）点击“ ”、“ ”按钮，可调节显示的观瞄图像的放大和缩小及聚焦清晰度，放大倍数可同步显示在图像右上角。 3）点击“ ”按钮，进入功率设定界面，点按（+）（-）按钮，可实现对设定功率的增减或直接点击数字输入数字百分比。 4）十字 准星的中心点是激光点，将准星中心对准需要的物品，点击“ ”按钮，点击确认后，设备按设定功率出激光，可通过上、下、左、右按钮移动激光点，物品。5）选择自动切割，则点击“ ”按钮，弹出一个数据框，将十字准星的中心点移到初始位置后，点击“ ”按钮，数据框自动记录初始点位置；然后将十字准星的中心点移到下一个位置后，再点击“ ”按钮，数据框自动记录第二个点位置；少记录两个点，如此操作可增加多个记录点位置。 点击“ ”按钮，设备将自动从初始点开始，自动出激光，按折线移动到一个选择点，结束后可选择是否再一次重复操作。过程可视情况开启指引绿激光。注意： 在用发射装置进行操作时，设备出光口前方切勿有人，以免对人造成伤害。 5.6撤收 清障作业完成，在平板上退出清障系统，等待1分钟，再依次关闭操控平板电源开关和激光发射装置电源开关，将激光发射头从三角架上卸下并分别收至包装箱内。 注意：在平板上退出清障系统，必须等待1分钟以后再关闭激光发射装置电源！

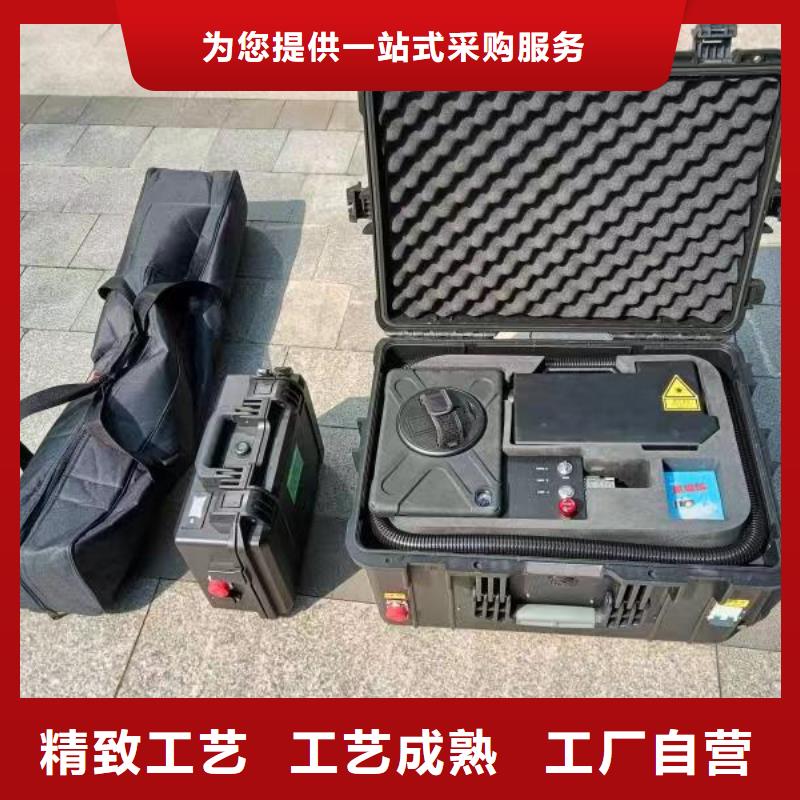

上饶清障仪 产品概述该产品可以实现对电网、高铁触网等飘挂物的远程切割、实现带电非接触式作业；也可以远距离树枝、马蜂窝等需要的异物。作用对象：风筝、风筝线、鱼线、广告布、气球、遮阳网、农用地膜、树枝、各类塑料飘挂物等杂物。2.2产品主要特点本产品装有人体感应、激光输出头摇晃停止出光等措施。可重复定位巡航自动切割，巡航速度可调，定位速度可调，功率输出可调等。产品体积小，重量轻，便于携带和架设（可单人携带移动， 单人架设操作），激光光斑可聚焦作业，可适用于各类使用环境，可在铁路、山区、梯田等各类环境恶劣的场所快速展开作业。2.3产品主要技术参数500W 作用距离 5-200米激光输出波长 1080nm±5nm连续工作时间 60分钟聚焦光斑大小 ≤10mm聚焦范围 0-200 米连续可调远距摄像机观瞄 放大倍率≥60 倍，激光光斑十字丝校准瞄准方式 电动快速定位，微调瞄准，瞄准时间≤20s工作环境 0℃-40℃，湿度小于70%供电方式 配48V充电电池供电容量 1900W 外观尺寸 650*490*310mm 重量 35Kg

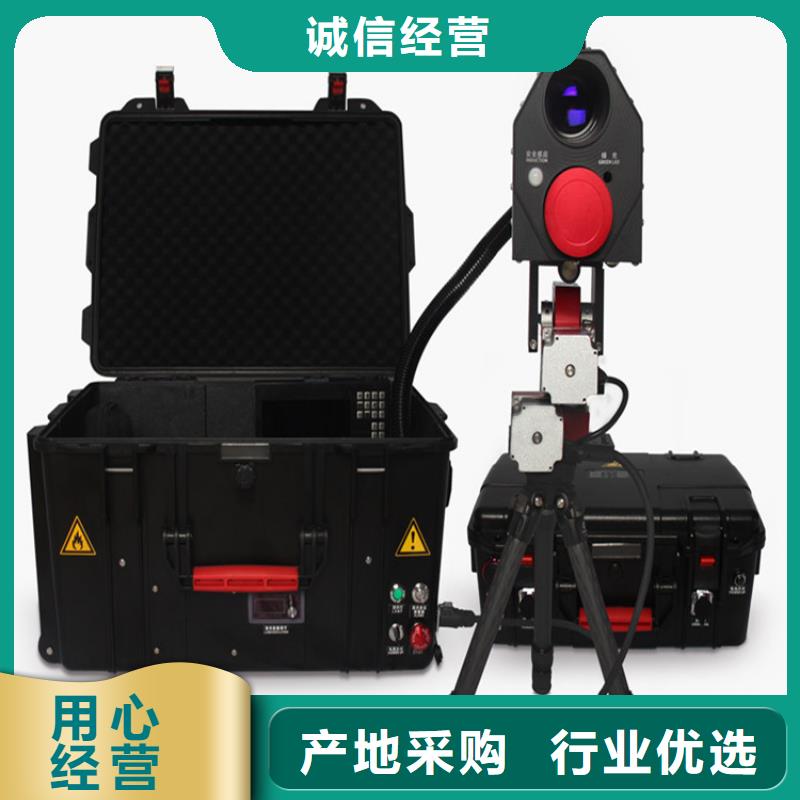

上饶清障仪属材料异物，可用于远距离砍树、削枝，可用于远程马蜂窝；（2）有效距离：0～300米；（3）激光器类型：光纤激光器；（4）主机激光光源冷却方式采用：风冷冷却；（5）输出功率：0～500W连续可调；（6）激光输出波长：1080±10nm；（7）激光输出焦距在0～500米范围内可动态调节，聚焦光斑尺寸≤12mm；（8）具备十字光标指示功能，十字光标中心为激光出光点，光标具备多种颜色多种形状可选；（9）发射头部分采用同轴同向的出光方式，不接受非同轴的平行出光方式；（10）具备电子望远瞄准系统，采用云台控制、激光器控制与显示一体的平板电脑，自动对焦相机配合手持平板显示远处目标，无需肉眼观察，0-500m平板上清晰可见 光学调焦不低于60倍；平板电脑具有记录作业过程功能，可通过工作录像追溯操作过程；（11）具备高精度自动跟踪云台，云台旋转角度满足水平：0°～360°，垂直：﹣90°～90°，具备机械保护和失电保持功能；（12）智能自动跟踪瞄准功能：1）具有快速瞄准目标的能力，在任意倍率下，用户直接在控制平板电脑上点击待目标后，云台会在1秒内自动瞄准目标，指哪打哪；2）具备多种工作模式，提供手动切割、半自动切割和全自动切割等功能，满足不同作业需求；3）半自动切割模式下，具备电子围栏功能，具备自动往复切割功能；4）全自动切割模式下，具备异物识别、自动生成切割路径功能，作业过程中，具备人工辅助微调切割功能，提高作业效率；

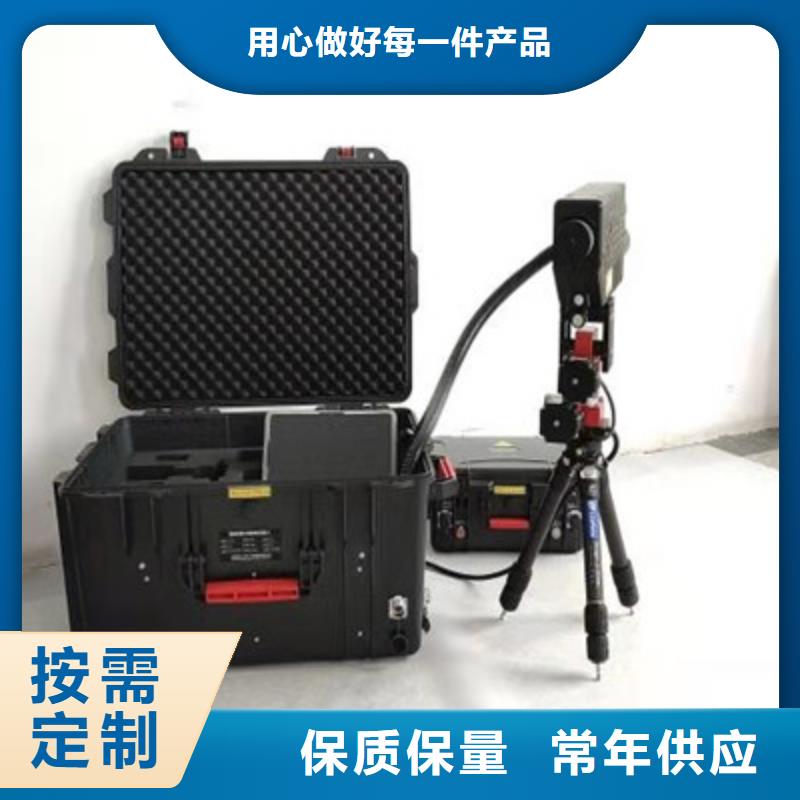

上饶清障仪作业方案危害导线的树木、鸟窝、蜂窝、遮阳网、渔网、塑料布、广告布、风筝线、钓鱼线、 入侵导线的动物（如蛇类）、热气球等的；另外，导线融冰、飞行器击落、危化品引爆等等。1套管理系统：机器W操作员、员双授权启动机制，工作记录追溯软件（选配）2套瞄准系统：光学瞄准系统，实现视频指示和瞄准指示功能可见激光同轴指示，实现夜间作业5套操作控制：电源（220kV）钥匙控制设备急停控制激光射线控制（12V）: I级控制【员】II级双控【操作员】功率调节控制6 350W 500W釆用48V直流供电轻便1000W需要电源或发电机供电公司激光产品发展沿革业优势躍巨离非接触式作业，无需停电、不登高、基本不受天气及光线影响，昼夜均可 ?Mk对突发危害可应急处置。作业对危害导线 木、鸟窝、蜂窝、遮阳网、渔网、塑料布、广告布、风筝线、钓鱼线、 入侵导线的云（如蛇类）、热气球等的； 另外，导线融冰、飞行器击落、危化品引爆等等。作业效果、、经济

上饶清障仪总则1.1适用范围本技术规范适用于电网异物激光远程装置的相关技术参数要求说明。1.2引言1）本规范提出了对电网异物激光远程装置系统结构、技术参数、功能等方面的技术要求。2）本规范提出的是 限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范和工业标准的优质产品。3）如果投标人没有以书面形式对本规范的条文提出差异，则意味着投标人提供的设备完全符合本规范的要求。如有与本规范要求不一致的地方，必须逐项在投标人技术差异表中列出。如果没有不一致的地方，必须在投标人技术差异表中写明“无差异”。4）本规范所使用的标准如遇与投标人所执行的标准不一致，按较高的标准执行。5）本规范将作为订货合同的附件，与合同具有同等的法律效力。本规范未尽事宜，由合同签约双方在合同谈判时协商确定。6）本技术规范书中带“*”号的条款为重要条款，若不满足将视为废标。
